什么是路徑動畫？

隨手畫一條不規則的線，讓元素按照這條不規則的線運動起來，這就是所謂的路徑動畫。

前面說過的動畫都只能針對某一個 CSS 屬性，要想實現路徑動畫可沒辦法，路徑動畫必須借助 CSS3 的 offset 相關能力。

offset 相關屬性

要實現路徑動畫，必須用到 offset 的相關屬性：

offset-anchor 指定元素的運動中心在哪個點上，默認是元素中心點。
offset-distance 指定元素沿路徑的運動距離，100% 表示路徑總長度。
offset-rotate 設置元素沿路徑方向的旋轉角度。
offset-position 定義元素沿路徑的初始位置。
offset-path 指定元素運動路徑。
offset 簡寫屬性，包括以上所有屬性。

offset-anchor

設置中心的位置：

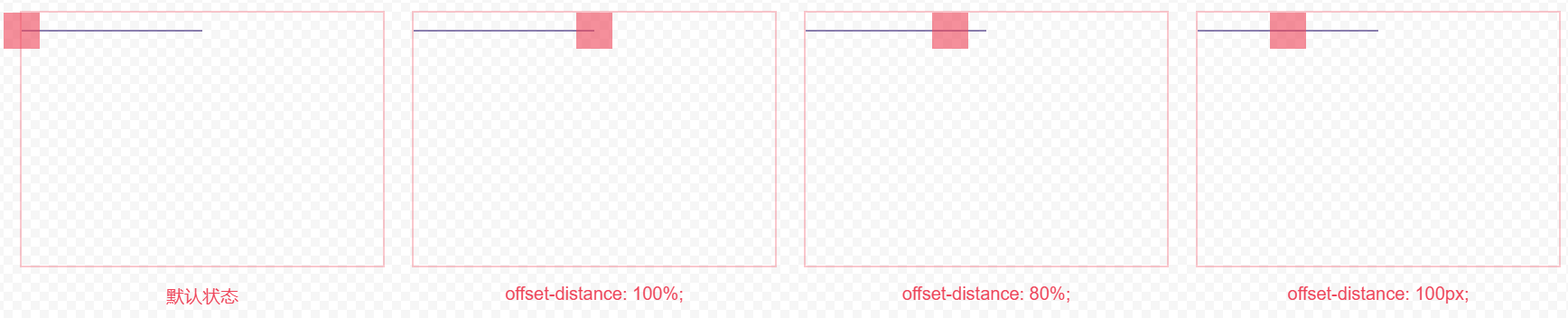

offset-distance

設置元素在這個路徑中的運動距離：

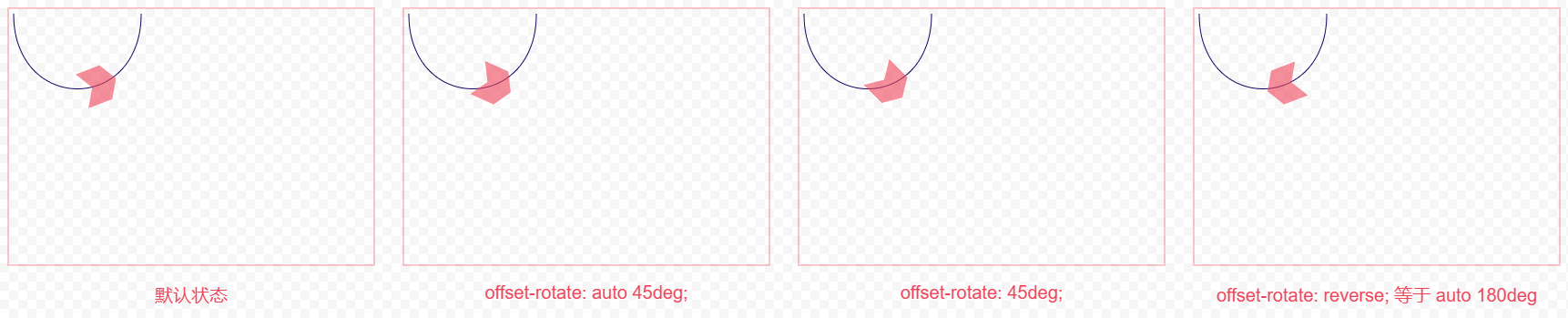

offset-rotate

設置元素在路徑上的旋轉角度：

其中第一個 auto 表示讓瀏覽器自己計算角度，第二個角度值表示在計算出來的角度基礎上再旋轉多少度。

offset-position

說實話，沒搞懂這屬性的用法，雖然案例看起來屬性值是有效的，但沒理解到它的實際生效規則。

按照 w3c 的規范說法：如果 offset-path 屬性使用的函數未指定起始位置時，則使用 offset-position 屬性指定的起始位置。

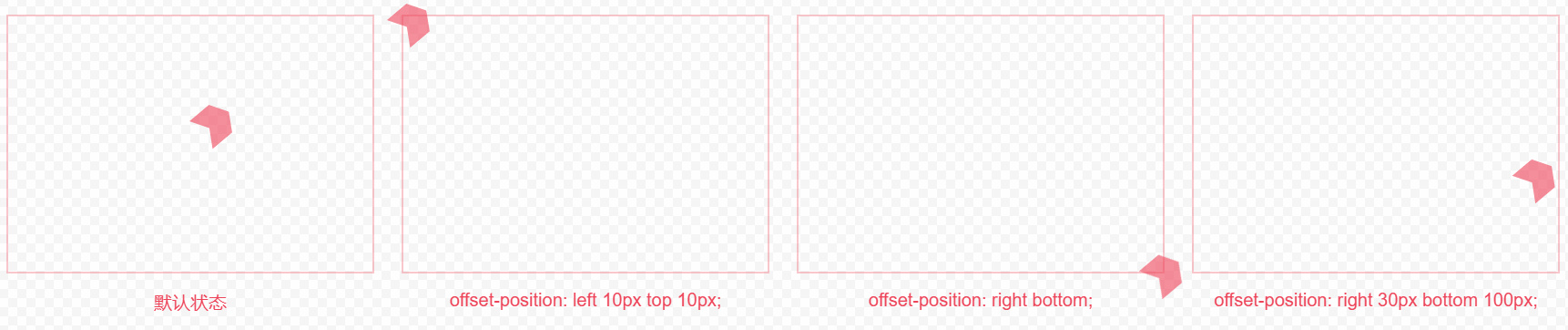

看下圖，雖然元素的位置變化了，但是路徑動畫的運動距離也跟著變化了?。≌媸菦]搞懂...

以上圖片的代碼：

<div class="container">
  <div class="box">
    <div class="item"></div>
  </div>
  <div class="box">
    <div class="item"></div>
  </div>
  <div class="box">
    <div class="item"></div>
  </div>
  <div class="box">
    <div class="item"></div>
  </div>
</div>
<style>
.box {
  margin: 20px 0;
  width: 400px;
  height: 280px;
  border: 2px solid rgba(255, 71, 87,0.3);
  position: relative;
}
@keyframes offset-ani {
  0% {
    offset-distance: 0%;
  }
  100% {
    offset-distance: 100%;
  }
}
.item {
  offset-path: ray(50deg);
  animation: offset-ani 2s infinite alternate ease-in-out;
  width: 40px;
  height: 40px;
  background-color: rgba(255, 71, 87,0.6);
  /* animation-play-state: paused; */ /* 暫停動畫 */
  clip-path: polygon(0% 0%, 70% 0%, 100% 50%, 70% 100%, 0% 100%, 30% 50%);
}
.box:nth-child(2) .item {
  offset-position: left 10px top 10px;
}
.box:nth-child(3) .item {
  offset-position: right bottom;
}
.box:nth-child(4) .item {
  offset-position: right 30px bottom 100px;
}
</style>

offset-path 指定元素運動路徑

url() 指定 SVG 形狀元素的 ID，用法 offset-path: url(#myCircle)。
ray() 線段。用這東東還不如使用 transform 位移。
circle() 圓形，用法：circle(6rem at 12rem 8rem)，表示：圓形，半徑為 6rem，圓心為 12rem 8rem。
ellipse() 橢圓，用法 ellipse(40% 50% at left)。表示：橢圓，長軸為 40%，短軸為 50%，圓心為左邊。
polygon() 多邊形，語法 polygon(x1 y1, x2 y2, x3 y3, ...)
inset() 內嵌矩形，用法 inset(20px 50px 10px 0 round 50px)。表示：20px 50px 10px 0 分別表示上右下左的距離，圓角為 50px。
rect() 矩形，用法 rect(50px 150px 200px 50px round 20%)。表示：矩形上邊在 50px，右邊在 150px，下邊在 200px，左邊在 50px，圓角為 20%。
xywh() 矩形，用法 xywh(20px 20px 100% 100% round 10%)。表示：矩形從 20px 20px 開始，寬高為 100%，圓角為 10%。
path() 路徑，最為強大的一個東東，復雜的路徑動畫都需要使用它。

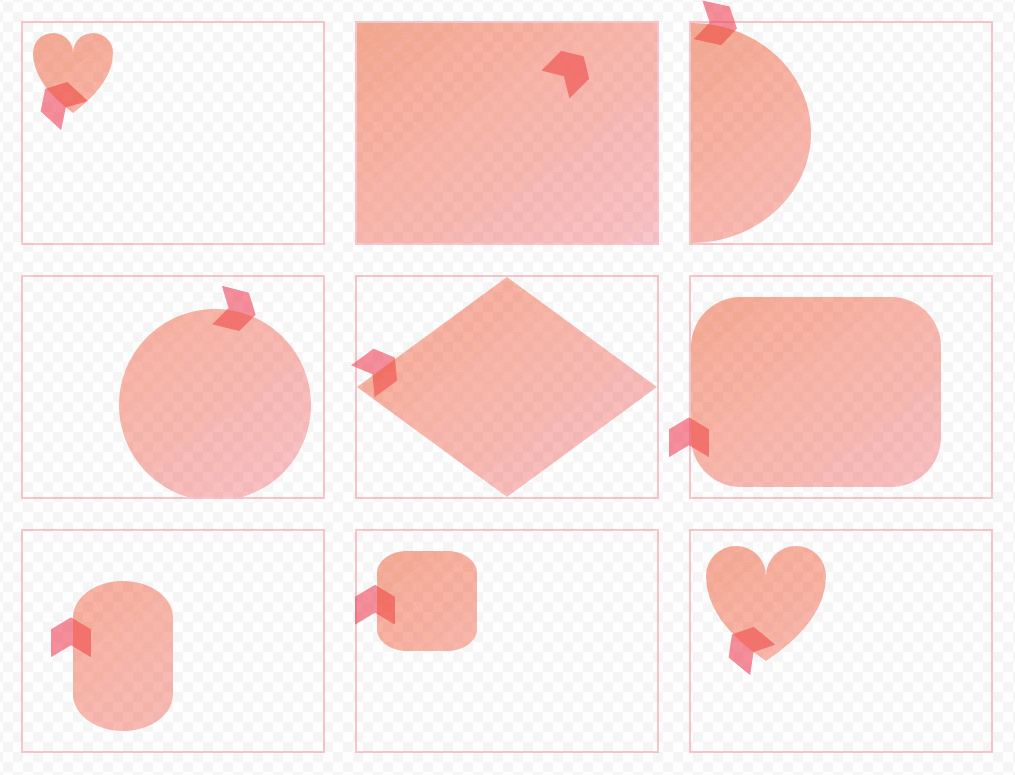

各種路徑動畫：

上圖源碼：

<svg class="defs" style="width: 0;height: 0;position: absolute;">
  <defs>
    <clipPath id="myClip">
      <path id="myClipAni" d="M10,30 A20,20,0,0,1,50,30 A20,20,0,0,1,90,30 Q90,60,50,90 Q10,60,10,30 Z" />
    </clipPath>
  </defs>
</svg>
<div class="container">
  <div class="box">
    <div class="item"></div>
    <div class="bg"></div>
  </div>
  <div class="box">
    <div class="item"></div>
    <div class="bg"></div>
  </div>
  <div class="box">
    <div class="item"></div>
    <div class="bg"></div>
  </div>
  <div class="box">
    <div class="item"></div>
    <div class="bg"></div>
  </div>
  <div class="box">
    <div class="item"></div>
    <div class="bg"></div>
  </div>
  <div class="box">
    <div class="item"></div>
    <div class="bg"></div>
  </div>
  <div class="box">
    <div class="item"></div>
    <div class="bg"></div>
  </div>
  <div class="box">
    <div class="item"></div>
    <div class="bg"></div>
  </div>
  <div class="box">
    <div class="item"></div>
    <div class="bg"></div>
  </div>
</div>
<style>
.box {
  width: 300px;
  height: 220px;
  border: 2px solid rgba(255, 71, 87, 0.3);
  position: relative;
}
.bg,
.svg {
  position: absolute;
  left: 0;
  top: 0;
}
.bg {
  width: 100%;
  height: 100%;
  background: linear-gradient(to bottom right, #ff56227e, #ff475650);
}
@keyframes offset-ani {
  0% {
    offset-distance: 0%;
  }
  100% {
    offset-distance: 100%;
  }
}
.item {
  animation: offset-ani 2s infinite alternate ease-in-out;
  width: 40px;
  height: 40px;
  background-color: rgba(255, 71, 87,0.6);
  /* animation-play-state: paused; */ /* 暫停動畫 */
  clip-path: polygon(0% 0%, 70% 0%, 100% 50%, 70% 100%, 0% 100%, 30% 50%);
}
.box:nth-child(1) .bg {
  clip-path: url("#myClip");
}
.box:nth-child(2) .bg {
  clip-path: ray(45deg);
}
.box:nth-child(3) .bg {
  clip-path: ellipse(40% 50% at left);
}
.box:nth-child(4) .bg {
  clip-path: circle(6rem at 12rem 8rem);
}
.box:nth-child(5) .bg {
  clip-path: polygon(50% 0%, 100% 50%, 50% 100%, 0% 50%);
}
.box:nth-child(6) .bg {
  clip-path: inset(20px 50px 10px 0 round 50px);
}
.box:nth-child(7) .bg {
  clip-path: rect(50px 150px 200px 50px round 20%);
}
.box:nth-child(8) .bg {
  clip-path: xywh(20px 20px 100px 100px round 10%);
}
.box:nth-child(9) .bg {
  clip-path: path("M15,45 A30,30,0,0,1,75,45 A30,30,0,0,1,135,45 Q135,90,75,130 Q15,90,15,45 Z");
}
.box:nth-child(1) .item {
  offset-path: url("#myClipAni");
}
.box:nth-child(2) .item {
  offset-path: ray(45deg);
}
.box:nth-child(3) .item {
  offset-path: ellipse(40% 50% at left);
}
.box:nth-child(4) .item {
  offset-path: circle(6rem at 12rem 8rem);
}
.box:nth-child(5) .item {
  offset-path: polygon(50% 0%, 100% 50%, 50% 100%, 0% 50%);
}
.box:nth-child(6) .item {
  offset-path: inset(20px 50px 10px 0 round 50px);
}
.box:nth-child(7) .item {
  offset-path: rect(50px 150px 200px 50px round 20%);
}
.box:nth-child(8) .item {
  offset-path: xywh(20px 20px 100px 100px round 10%);
}
.box:nth-child(9) .item {
  offset-path: path("M15,45 A30,30,0,0,1,75,45 A30,30,0,0,1,135,45 Q135,90,75,130 Q15,90,15,45 Z");
}
</style>

路徑

這里說到的路徑，使用到了 SVG 里面的相關知識，SVG 用于繪制矢量圖形。

什么是矢量圖形？矢量圖形是由線條組成的圖形，而不是由像素組成的圖形，所以矢量圖形在放大時，不會出現鋸齒，也不會失真。

繪制一條復雜的路徑

這里推薦一個網站：https://www.photopea.com/

此網站完全就是 PS 的在線版本，直接瀏覽器打開即可使用。

1、進入網站之后點擊 Start using Photopea 開始使用。

2、有一個隱私選擇，直接 同意并繼續 即可，如果擔心隱私問題，可以使用瀏覽器的 無痕模式 打開。

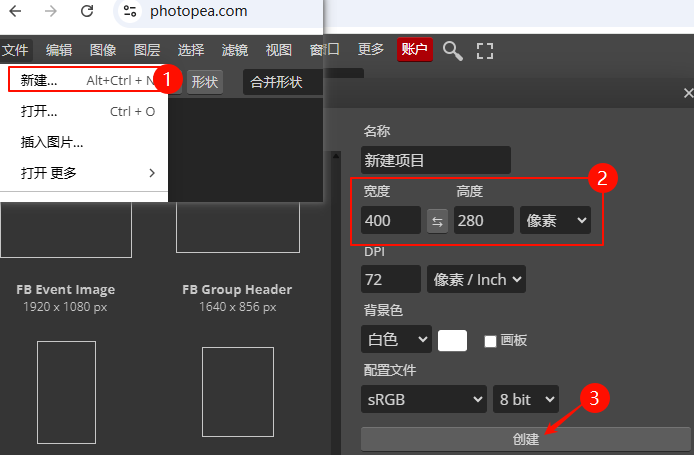

3、新建一個畫布。

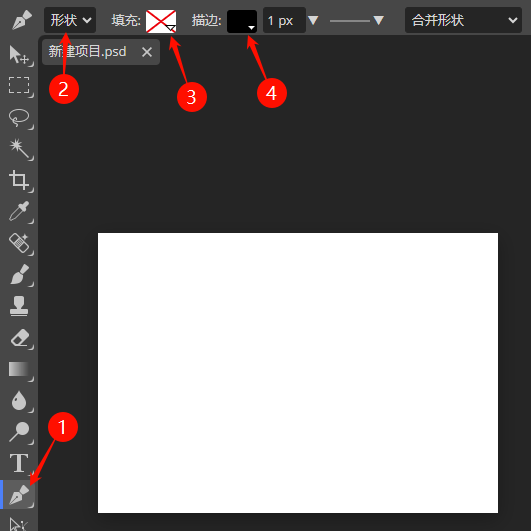

4、使用鋼筆工具勾勒出想要的路徑形狀。

提示：鋼筆工具在畫布上按住拖動可以繪制出曲線。

5、導出 SVG 文件。

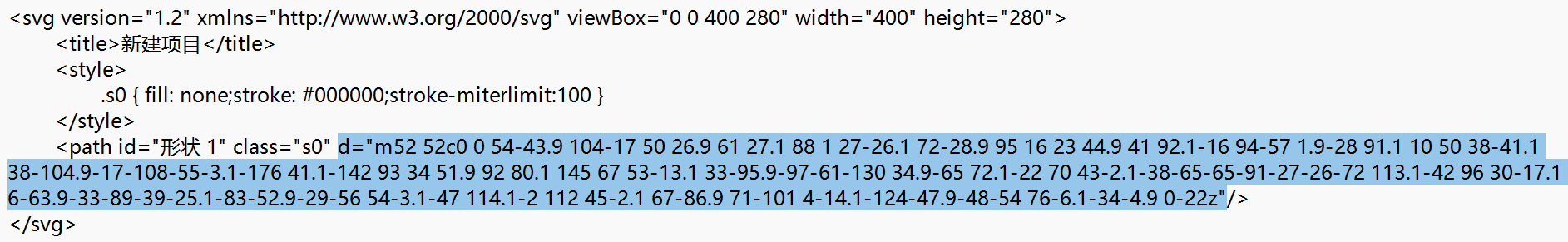

6、找到導出的 SVG ，用記事本打開，path 標簽中的 d 屬性就是路徑的坐標值。

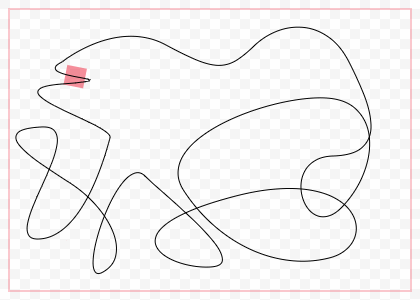

使用路徑做路徑動畫

注意：本示例中為了看到運動路徑，將 SVG 的代碼也放在了代碼中，實際無需 SVG 代碼，僅需要 path 中的路徑參數即可！

<div class="box">
  <div class="item"></div>
  <svg class="svg" version="1.2" xmlns="http://www.w3.org/2000/svg" viewBox="0 0 400 280" width="400" height="280">
    <path stroke="#000000" fill="none" d="m52 52c0 0 54-43.9 104-17 50 26.9 61 27.1 88 1 27-26.1 72-28.9 95 16 23 44.9 41 92.1-16 94-57 1.9-28 91.1 10 50 38-41.1 38-104.9-17-108-55-3.1-176 41.1-142 93 34 51.9 92 80.1 145 67 53-13.1 33-95.9-97-61-130 34.9-65 72.1-22 70 43-2.1-38-65-65-91-27-26-72 113.1-42 96 30-17.1 6-63.9-33-89-39-25.1-83-52.9-29-56 54-3.1-47 114.1-2 112 45-2.1 67-86.9 71-101 4-14.1-124-47.9-48-54 76-6.1-34-4.9 0-22z"/>
  </svg>
</div>
<style>
.box {
  width: 400px;
  height: 280px;
  border: 2px solid rgba(255, 71, 87, 0.3);
  position: relative;
}
.svg {
  position: absolute;
  left: 0;
  top: 0;
}
@keyframes offset-ani {
  0% {
    offset-distance: 0%;
  }
  100% {
    offset-distance: 100%;
  }
}
.item {
  animation: offset-ani 10s infinite linear;
  width: 20px;
  height: 20px;
  background-color: rgba(255, 71, 87,0.6);
  offset-path: path("m52 52c0 0 54-43.9 104-17 50 26.9 61 27.1 88 1 27-26.1 72-28.9 95 16 23 44.9 41 92.1-16 94-57 1.9-28 91.1 10 50 38-41.1 38-104.9-17-108-55-3.1-176 41.1-142 93 34 51.9 92 80.1 145 67 53-13.1 33-95.9-97-61-130 34.9-65 72.1-22 70 43-2.1-38-65-65-91-27-26-72 113.1-42 96 30-17.1 6-63.9-33-89-39-25.1-83-52.9-29-56 54-3.1-47 114.1-2 112 45-2.1 67-86.9 71-101 4-14.1-124-47.9-48-54 76-6.1-34-4.9 0-22z");
}
</style>
